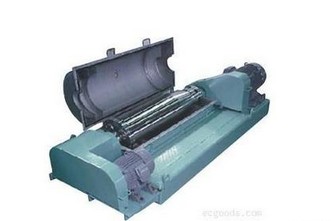

卧螺离心机转鼓优化设计模型

　　1.I转鼓结构参数化模型
　　卧螺离心机的转鼓为回转体，其纵向截面的形状如图1所示。在图1的墓础上.取a,b,c,d今数化变量来设计结构的几何模型，如图2所示。

　　1.2有限元模型
　　由于转鼓为回转体，其几何形状、约束条件及载荷(主要是转鼓和物料产生的离心力.其他载荷对结构强度影响较小)均对称于回转轴.所以应力、应变和位移等也对称于回转轴。在有限元分析中.用轴对称模型来计算。

　　有限元网格模型如图3所示，全部用八结点四边形单元来划分结构网格。作用在转鼓上的毅荷包括:惯性载荷(转速为345.4rad/s)和转鼓内壁受到物料的离心力(左边水平直线段受均布压力246 058. 64Pa，右边水平直线段受均布压力382 807, 6Pa.中间斜线段的压力为左右两边压力的线性插值.即梯形分布压力》.此外还有刚体位移约束。
