过滤式系列离心机(Filter Centrifuge)

PD系列吊袋上卸料离心机(PD Series hanging bag top discharge centrifuge)

文字:[大][中][小]

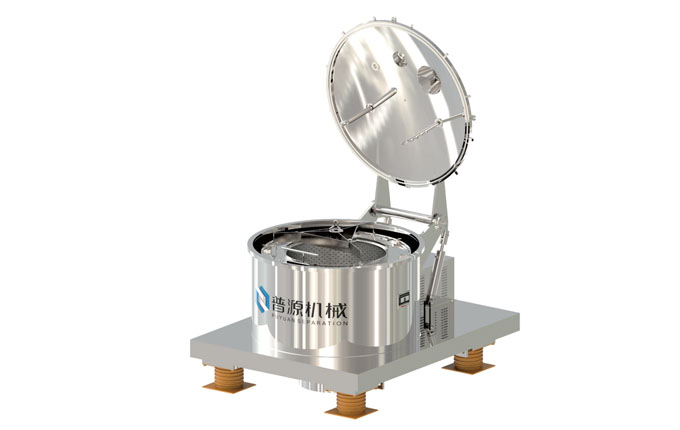

PD系列
吊袋上卸料离心机



PD series
hanging bag top discharge centrifuge

        PD系列吊袋上卸料离心机是一种采用快装式吊袋卸料方式、操作便捷省力的新型离心分离机械。该系列产品密闭性能好,分离脱水效果出色,适用于大多数固体颗粒粒径在15微米以上的固液混合物。广泛应用于化工、食品、制药及其他行业领域。

PD series hanging bag top discharge centrifuge,with quick-installed hanging bag,is a novel design.This centrifuge has pretty properties of sealed and dehydration,suit for treatment of most mixing solution contains particles diameter over than 15μm.Application field:chemical industry,food industry,pharmaceutical industry,etc.

◎工作原理



Working principle

        待分离物料由进料管进入高速旋转的离心机转鼓,在离心力场的作用下,均布在转鼓内壁的滤布上,进行过滤分离。分离过程中液相透过固相物料、滤布的缝隙和转鼓壁上的小孔,从底盘的出液管流出;而固相物料则被截留在转鼓壁内。达到分离要求后停机,开启机盖,拔出吊栏锁紧栓,用特制吊具将滤袋吊出机外定点卸料即完成一个工作循环。

Floating liquid come into drum trough feed tube,centrifugal force field makes solid phase spread evenly on filter net forms a cake.While liquid phase through out from filter net also holes of drum,discharge from shell tangential outlet.When it reaches expected effect,turn down the machine,opens lid,unplugged  lift column bolt,use tailored device hangs out filter bag and conveys to fixed place for discharge,then a whole working cycle has been finished.

◎主要特点



◎Main features

1、全封闭结构设计,避免分离物料的交叉感染。
2、机械式平衡缸开盖设计,省力环保,翻盖式外壳,便于清洗。
3、采用快装式吊袋卸料方式,卸料颗粒不易破碎。
4、配套变频程序控制系统,启动平稳,能耗(反馈)制动,更安全。
5、劳动强度低,工效高,通用性强,适用范围广。



1) Fully sealed structure,protect material from cross infection.

2) Mechanical balance cylinder opening design and reversible shell,easy to wash and friendly to environment.

3) Adopts quick-installed hanging bag discharge,promote graininess ratio of product.
4) Equipped with variable frequency program,smooth start,dynamic braking or feedback braking ensure safety.
5) Lower labour intensity,higher efficiency,wider scope of application.

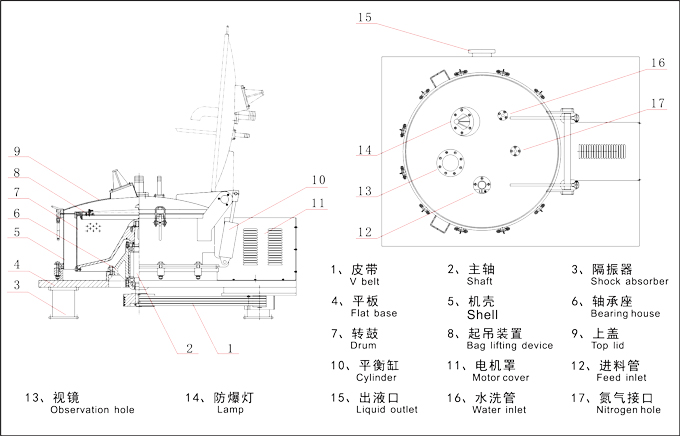

 ◎结构示意图(Structure schematic diagram)

◎主要材料



◎Composition of critical parts

1、平板为Q235A包衬不锈钢。
2、转鼓部件除转鼓底为铸铁包衬不锈钢外其余全部采用不锈钢。
3、机壳、机盖包括附属品全部采用不锈钢。
4、平衡缸采用不锈钢制作。
5、轴承座采用铸钢件(ZG230-450)。

  1)Flat plate is made of Q235A carbon steel coated by stainless steel.
2)Drum base is made of cast iron coated stainless steel,other parts of drum is fully stainless steel.
3)Shell,top lid and belongings are made of stainless steel.
4)Balance cylinder is made of stainless steel.
5)Bearing pedestal is made of cast iron(ZG230-450).

◎结构与配置(Structure and configuration)

项目(Item)
标准(Ordinary )
可选(Alternatives)
整机结构
(Whole machine set)
平板式结构
Flat plate

转鼓与物料接触部分的材质
(Drum contact with material part’s composition)
SUS304不锈钢
SUS304 stainless steel
SUS316、316L、321不锈钢、钛材、衬塑、衬HALAR、衬胶等
Stainless steel:SUS316,SUS316L,SUS321;titanium;lining plastic;lining HALAR;lining rubber;etc.
上盖结构
(Top lid)
大翻盖
Entire reversible
翻壳
Turn over shell
上盖附件
(Top lid belongings)
进料管、水洗管、视镜、防爆灯
Feed tube,washing tube,observation hole,explosion-proof lamp
排气孔、充氮口及其他结构要求
Air outlet,nitrogen discharge hole unit or others
开盖方式
(Lid opening)
快开结构,平衡缸助力开盖
Fast opening structure,Balance cylinder facilitate opening
 人工
manual
布料方式
(Distribution method)
侧向布料
Side distribution
斜盘布料
Slope dish
电机种类
(Motor type)
普通电机
Ordinary
变频电机、防爆电机、节能电机
frequency-alterable,explosion-proof or energy saving
制动方式
(Braking method)
能耗制动
Dynamic braking
回馈制动
Feedback braking
操控系统
(Controlling system)
变频、手动
frequency-alterable,manual
PLC+HMI人机界面
PLC+HMI
安全防护(Safety technologies)
振动保护、开盖联锁保护、电机防护罩、  过载过热保护
Over vibration,opening interlock,motor shield,overload,overheat
转速显示、防爆装置、在线含氧检测充氮保护系统
Speed display,explosion-proof unit,oxygen detection and nitrogen protection online system
卸料方式
(Discharge method)
人工
manual

清洁处理
(Cleaning)
水洗清洁
Washing,filter bag automatic remove unit
在线清洗结构
Online washing
三角皮带
(Triangular belt)
普通三角皮带
Ordinary
防静电三角皮带
Static proof
其他
(Others)

其他配置要求

◎技术参数(Technical parameters)

机型
Model
转鼓直径
Drum D
转鼓高度
Drum H
转鼓转速
Drum speed
分离因数
Separation factor
最大容积
MaximumVolumn
最大装料量
Maxiumum load
电机功率
Motor power
重量
weight
外形尺寸
dimensions
mm
mm
r/min

L
Kg
KW
Kg
mm
PD800
800
400
0-1200
0-645
100
135
7.5
1200
1650×1200×1350
PD1000
1000
420
0-1200
0-850
140
200
11
2000
2000×1500×1400
PD1200
1200
600
0-1000
0-670
340
460
15/18.5
3000
2200×1800×1500
PD1250
1250
600
0-1000
0-698
396
538
15/18.5
3100
2200×1800×1500
PD1500
1500
700
0-850
0-605
570
800
22
5000
2600×2200×1700
PD1600
1600
850
0-1000
0-894
795
1080
55
9500
3000×2300×2700
PD1800
1800
770
0-850
0-728
750
1020
37
12000
3300×2600×1900

此为常用参数,具体产品所用参数根据用户需要定制。
Above are ordinary parameters,could tailored according to customer’s requirements.
