过滤式系列离心机(Filter Centrifuge)

PB系列密闭上卸料离心机(PB Series sealed upper discharge centrifuge)

文字:[大][中][小]

PB系列
密闭上卸料离心机



PB series
sealed upper discharge centrifuge

        PB系列密闭上卸料离心机是一种平板式结构、适用于高洁净生产的卫生级过滤式离心分离机械。该系列产品具有制造工艺高、耐腐蚀性强、运作稳定等特点,完全符合国家高卫生GMP规范要求。因此,广泛适用在制药、食品、精细化工等行业的多种固液混合物的分离。

PB series sealed upper discharge centrifuge has a flat plate structure,meet the requirement of high cleanliness and sanitary filtering,also perform well in corrosion resistance. Application field:chemical industry,food industry,pharmaceutical industry,etc.



◎工作原理



Working principle

        待分离物料由进料管进入高速旋转的离心机转鼓,在离心力场的作用下,均布在转鼓内壁的滤布上,进行过滤分离。分离过程中液相透过固相物料、滤布的缝隙和转鼓壁上的小孔,从底盘的出液管流出;而固相物料则被截留在转鼓壁内。达到分离要求后切断电源,用制动装置使转鼓停止回转,打开上盖,由人工清除滤饼。


Floating liquid come into drum trough feed tube,centrifugal force field makes solid phase spread evenly on filter cloth and forms a cake.While liquid phase through out from gap between solid phase and filter cloth also holes of drum,discharge from liquid outlet of base.When it reaches expected effect,turn down the machine,use braking unit stop drum running,opens lid,discharge material by human,then a whole working cycle has been finished.

◎主要特点



◎Main features

1、全密闭结构避免分离物料的交叉感染,内腔氮气保护,满足密闭防爆要求。
2、机械式平衡缸助力开盖设计,翻盖式外壳,省力环保。
3、设备主要零部件表面均采用精密抛光处理、圆滑过渡,晶粒不易破坏,内部结构无死角,方便清洗。
4、可配套变频程序控制系统,启动平稳,能耗或回馈制动,更安全。


1)Fully sealed structure,interior cavity protected from overload nitrogen,explosion proofed.

2)Machinery Balance cylinder facilitate opening,reversible shell facilitate disassembly and friendly to environment.
3)Critical parts surface is polished,interior structure without dead corner,easy to cleaning.
4)Equipped with variable frequency program,smooth start,dynamic braking or feedback braking,more safety.

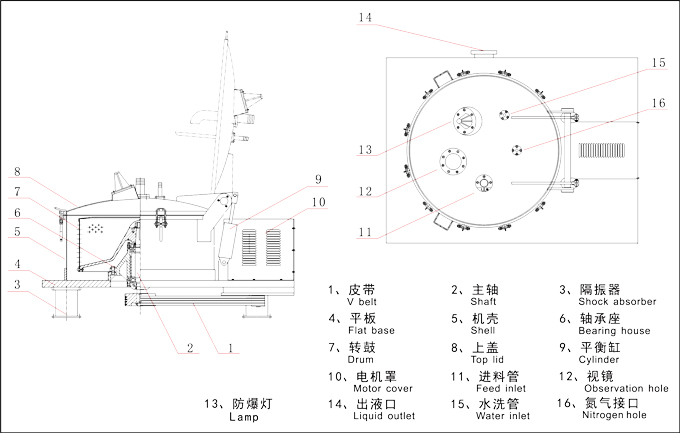

 ◎结构示意图(Structure schematic diagram)

◎主要材料



◎Composition of critical parts

1、平板为Q235A包衬不锈钢。
2、转鼓部件除转鼓底为铸铁包衬不锈钢外其余全部采用不锈钢。
3、机壳、机盖包括附属品全部采用不锈钢。
4、平衡缸采用不锈钢制作。
5、轴承座采用铸钢件(ZG230-450)。

  1)Flat plate is made of Q235A carbon steel coated by stainless steel.
2)Drum base is made of cast iron coated stainless steel,other parts of drum is fully stainless steel.
3)Shell,top lid and belongings are made of stainless steel.
4)Balance cylinder is made of stainless steel.
5)Bearing pedestal is made of cast iron(ZG230-450).

◎结构与配置(Structure and configuration)

项目(Item)
标准(Ordinary )
可选(Alternatives)
整机结构
(Whole machine set)
平板式结构
Flat plate

转鼓与物料接触部分的材质
(Drum contact with material part’s composition)
SUS304不锈钢
SUS304 stainless steel
SUS316、316L、321不锈钢、钛材、衬塑、衬HALAR、衬胶等
Stainless steel:SUS316,SUS316L,SUS321;titanium;lining plastic;lining HALAR;lining rubber;etc.
机盖结构
(Cover structure)
大翻盖
Entire reversible
大翻壳
Turn over shell
机盖附件
(Cover articles)
进料管、水洗管、视镜、防爆灯
Feed tube,washing tube,observation hole,explosion-proof lamp
排气孔、充氮口及其他结构要求
Air outlet,nitrogen discharge hole unit or others
开盖方式
(Lid opening)
快开结构,平衡缸助力开盖
Fast opening structure,Balance cylinder facilitate opening

布料方式
(Distribution method)
侧向布料
Side distribution

电机种类
(Motor type)
普通电机
Ordinary
变频电机、防爆电机、节能电机
frequency-alterable,explosion-proof or energy saving
制动方式
(Braking method)
能耗制动
Dynamic braking
回馈制动
Feedback braking
操控系统
(Controlling system)
变频、手动
frequency-alterable,manual
PLC+HMI人机界面
PLC+HMI
安全防护(Safety technologies)
振动保护、开盖联锁保护、过载过热保护
Over vibration,opening interlock,overload,overheat
转速显示、防爆装置、在线含氧检测充氮保护系统
Speed display,explosion-proof unit,oxygen detection and nitrogen protection online system
卸料方式
(Discharge method)
人工
manual

清洁处理
(Cleaning)
水洗清洁
Washing
在线清洗结构
Online washing
三角皮带
(Triangular belt)
普通三角皮带
Ordinary
防静电三角皮带
Static proof
其他
(Others)

其他配置要求

◎技术参数(Technical parameters)

机型
Model
转鼓直径
Drum D
转鼓高度
Drum H
转鼓转速
Drum speed
分离因数
Separation factor
最大容积
MaximumVolumn
最大装料量
Maxiumum load
电机功率
Motor power
重量
weight
外形尺寸
dimensions
mm
mm
r/min

L
Kg
KW
Kg
mm
PB450
450
300
0-2000
0-1006
20
30
2.2
600
1220×850×950
PB600
600
320
0-1600
0-860
45
70
2.2
900
1410×1200×1350
PB800
800
400
0-1200
0-645
100
135
5.5
1200
1650×1200×1350
PB1000
1000
420
0-1200
0-805
140
200
11
2000
2000×1500×1400
PB1200
1200
600
0-1000
0-670
300
400
11
3000
2200×1800×1500
PB1250
1250
600
0-1000
0-698
354
480
11
3100
2200×1800×1500
PB1500
1500
630
0-850
0-605
520
700
18.5
5000
2600×2200×1700

此为常用参数,具体产品所用参数根据用户需要定制。
Above are ordinary parameters,could tailored according to customer’s requirements.
