过滤式系列离心机

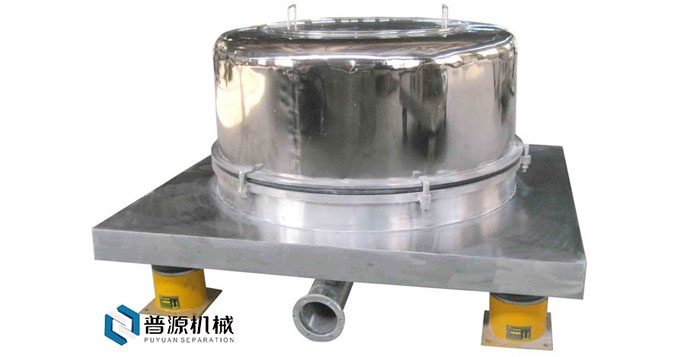

PSL系列上卸料平板直联离心机

文字:[大][中][小]



工作原理
   电机直接带动转鼓绕自身轴线高速旋转,形成离心力场,待分离物料进入高速旋转的转鼓内,在离心力场作用下,物料均匀的分布在转鼓壁上进行脱液分离,液相经过出液管排出,固相物料则留在转鼓内形成滤饼,当滤饼达到一定厚度时,停止加料,滤饼甩干后,停机将干物料人工取出。

◎主要特点:
1结构简单,操作维修方便;
2通用性强,即可适用于同相颗粒状的悬浮液过滤,又可以用于纤维物质及纺织品脱水;
3电机直接传动无皮带摩擦带来的粉尘污染;
4晶体不易破碎;
5维护方便快捷,无易损件。

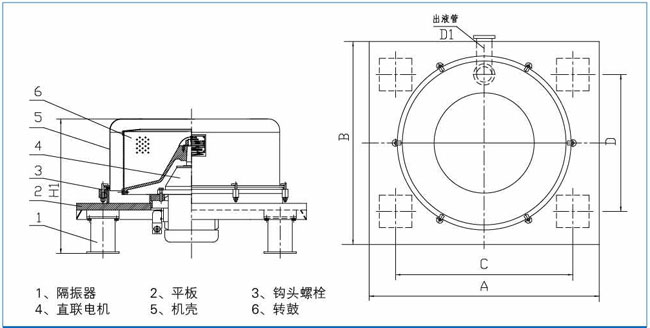

结构示意图



主要材料
1、平板为Q235A包衬不锈钢
2、转鼓部件除转鼓底为铸铁包衬不锈钢外其余全部采用不锈钢
3、机壳、机盖包括附属品全部采用不锈钢
4、平衡缸采用不锈钢制作
5、轴承座采用铸(ZG230-450)包衬不锈钢
标准配置
  直联式防暴电机,外壳与平板或中心盘采用分体式结构,可拆卸易于清洗和维护。变频控制,操作简单。平板下部装有阻尼减震器。

结构选择
1无基础橡胶减震器;
2简易铰链盖及进料、水洗及其他接口;
3出液口快接接口;
4震动保护;
5其他配置要求。

◎技术参数

机 型
转鼓直径
转鼓高度
转鼓转速
分离因数
最大容积
最大装料量
电机功率
重量
外形尺寸

mm
mm
r/min
Fr
L
KG)
KW)
T
mm
 PSL300
300
160
0-2900
0-1413
5
7.5
0.75
0.16
680×680×650
 PSL450
450
300
0-2000
0-1000
20
30
3
0.41
890×890×900
 PSL600
600
320
0-1500
0-756
45
70
4
0.65
1000×1000×850
 PSL800
800
400
0-1500
0-1000
100
135
7.5
0.9
1200×1200×930
 PSL1000
1000
420
0-970
0-526
140
200
11
1.3
1500×1500×1000
 PSL1200
1200
500
0-900
0-545
250
350
15
2.3
1800×1800×1100
 PSL1250
1250
500
0-850
0-567
300
420
15
2.5
1800×1800×1100
